Kolový nakladač V70S je řízen systémem rovného kloubového spojení v kombinaci s výkyvnou zadní nápravou.
Tento koncept vychází z konstrukce velkých kolových nakladačů a je jednoduchý a robustní, což zajišťuje jeho odolnost a dlouhodobou životnost. Výkyvná zadní náprava navíc udržuje všechna 4 kola v kontaktu se zemí i při práci na nerovném povrchu a dodává tak nakladači vysokou stabilitu..
Kompaktní rozměry nakladače, zejména jeho výška, zajišťují jeho snadnou přepravu a umožňují jeho nasazení i v omezených prostorech.
Rameno nakladače je vybaveno paralelní kinematikou, která dokáže držet přídavné zařízení rovnoběžně se zemí.
Rameno je dále vybaveno unikátní otáčivou konstrukcí, která nakladači dodává nepřekonatelnou manévrovatelnost a všestranost nasazení.
Pohotovostní hmotnost: 5.400 Kg
Motor
Yanmar 4TNV98C
Typ: Turbodieselový motor s mezichladičem, optimalizovaný pro výfukové plyny EU Stage V, EPA TIER IV
Spalovací čtyřdobý cyklus, vstřikování Common Rail
Počet válců 4 v řadě
Objem 3 318 cm3
Jmenovitý výkon při 2 200 ot/min (ISO 14396) 46,2 kW (63 k)
Maximální točivý moment 241 Nm při 1 430 ot/min
Chladicí systém - voda
Výkon čerpadla 65 l/min
Pracovní tlak 250 bar
Proporcionální hydraulický ventil se 3 ovládacími okruhy
Hydraulické válce: 2 zvedací válce, 1 naklápěcí válec, 2 výkyvné válce, vše dvojčinné
Hydraulicky přepínatelná plovoucí poloha překročením tlakového bodu « Ower » na joysticku, elektricky přepínatelná funkce trvalého provozu
Jednoduchá, čtyřsměrná ovládací páka (joystick) s integrovanou funkcí výkyvu
Ovladač, spínač směru jízdy a spínač pro přídavný řídicí obvod
Automatická aretace výkyvné zadní nápravy od úhlu náklonu cca. 10° od podélné osy
Pogumovaná ocelová kabina s plným výhledem, ROPS
Volitelně FOPS (s ochranou střešního okna)
Kabina se dvěma dveřmi
Stěrače s cyklovačem a ostřikovače (vpředu a vzadu)
Posuvné okno na levé straně
Vyhřívání kabiny pomocí výměníku tepla chladicí kapaliny motoru s třírychlostním ventilátorem topení
Odmrazování čelního skla vpředu a vzadu
Předmontáž rádia
Sedadlo řidiče s hydraulickým odpružením, nastavitelnou hmotností, podélným a výškovým nastavením a břišním pásem
Zpětná zrcátka sklopná
Halogenové světlomety H7
2 pracovní světlomety vpředu
Vpředu: tuhá planetová hnací náprava, kotoučová brzda uprostřed. Diferenciál s omezeným prokluzem 35 %
Vzadu : kyvná planetová náprava s integrovanou redukční převodovkou. Diferenciál s omezeným prokluzem 35 %
Úhel kmitání ± 10°.
Provozní brzda - hydraulicky ovládaná kotoučová brzda se středovým vývodem, působící na všechna 4 kola prostřednictvím pohonu 4 kol
Pomocná brzda - hydrostatická přes pohon pojezdu s uzavřeným okruhem
Parkovací brzda mechanicky ovládaná středová kotoučová brzda na přední nápravě
Pneumatiky 12,5-20 MPT 04
Rychlost jízdy 0 - 20 km/h
Statické zatížení při sklápění Přímé 3950 kg
Statické zatížení při sklápění v plném zatočení 3490 kg
Statické zatížení při sklápění při plném otočení a naklonění o 90° 2590 kg
Vylamovací síla (lžíce) 45,1 kN
Tažná síla 42 kN
Lžíce pro všeobecné použití (ISO 7546) 0,70 m³
Stoupavost 30°
Kloubové řízení, plně hydraulické
1 válec řízení s tlumením konečné polohy na obou stranách, přívod oleje přes prioritní ventil snímající zatížení
Rychlé a snadné řízení i při volnoběžných otáčkách motoru
Celkový úhel řízení 80°
Dveře na obou stranách zlepšují viditelnost, usnadňují čištění kabiny a umožňují optimální větrání kabiny a přístup a komunikaci z obou stran.
Unikátní výkyvná zadní náprava nakladače zvyšuje jeho stabilitu na všech typech povrchů, zvyšuje komfort obsluhy, prodlužuje
životnost stroje a zajišťuje tu nejlepší stabilitu při manipulaci s lopatou a paletovacími vidlemi.
P-kinematika dokáže držet přídavné zařízení rovnoběžně se zemí, umožňuje tak zvedat náklad rychle a přesně bez nutnosti obsluhy
seřizovat úhel naklopení ručně.
Chytrý design navíc zabraňuje kolizím s nákladním automobilem.
Použití brzdového pedálu umožňuje jemné doladění hydraulického výkonu.
Obsluha může upravovat výkon pojezdu a pracovní hydrauliky, což umožňuje zpomalit rychlost nakladače a zároveň zachovat
vysoké otáčky motoru potřebné pro provoz přídavného zaízení.
Pevný a rovný kloub zvyšuje stabilitu a spolehlivost nakladače, umožňuje malý poloměr otáčení a optimální polohování paletovacích
vidlí a snižuje opotřebení pneumatik.
Přední a zadní kola jedou po stejné dráze, nedochází tak k poškozování trávníků a chodníků.
Spolehlivý vodou chlazený turbo dieselový motor Yanmar 4TNV98C, 4 válec s přímým vstřikováním o výkonu 46,2 kW / 63 HP.
Díky vylepšenému systému spalování a vstřikování paliva, oxidačnímu katalyzátoru (DOC) a filtru pevných částic (DPF) dosahuje motor
snížení emisí až o 90 %.
Oba okruhy, 3. hydraulický okruh pro ovládání hydraulického rychloupínače a bežná přídavná zařízení a 4. přídavný hydraulický okruh
pro ovládání speciálních přidavných zařízení, jsou nezávislé na hydraulice pohonu a mohou být vybaveny funkcí vysokého průtoku (High Flow).

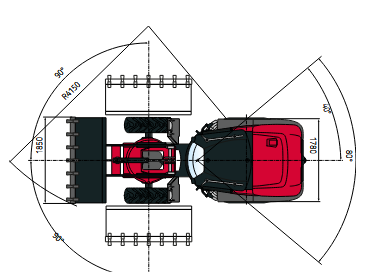

Kloubový nakladač V70S je vybaven unikátním ramenem, které se dá otáčet až o 90 ° na obě strany.
V kombinaci s úhlem řízení až 40 ° na obě strany dosahuje nakladač celkového provozního rozsahu až 260 °, nakladač je tak vhodný
zejména pro práci ve stísněných prostorech, plnění výkopů a paralelní nakládání.
Smart Control je operační systém pro kolové nakladače vybavené novými motory. Systém umožňuje jednoduchou obsluhu, kterou lze
nastavit na míru každému řidiči.
Systém obsahuje 3. a 4. elektrický proporcionální hydraulický řídicí okruh pro ovládání přídavných zařízení, display v novém provedení
usnadňuje sledování a kontrolu funkcí stroje a velká tlačítka zaručují snadné používání.
| HMOTNOST | |
| Provozní hmotnost | 5 400 kg |
| MOTOR | |
| Typ | Yanmar 4TNV98C |
| Palivo | Diesel |
| Čistý výkon motoru | 46,2 kW / 63 HP při 2 200 ot/min |
| Maximální točivý moment | 241 Nm při 1 430 ot/min |
| Zdvihový objem | 3,318 l |
| Chlazení | Vodou |
| Startér | 12 V / 3,0 kW |
| Baterie | 12 V / 100 Ah |
| Generátor | 14 V / 80 A |
| HYDRAULICKÝ SYSTÉM | |
| Maximální tlak | 250 barů |
| Čerpadlo | 65 l/min |
| VÝKON | |
| Rychlost jízdy | 0-20 km/h |
| Klopný moment (poloha rovně) | 3 950 kg |
| Klopný moment (plné vytočení) | 3 490 kg |
| Klopný moment (plné vytočení a otočení ramene o 90°) | 2 590 kg |
| Pracovní síla (lopata) | 45,1 kN |
| Trakční síla | 42 kN |
| Objem standardní lopaty | 0,70 m³ |
| Stoupavost | 30° |
| Celkový úhel řízení | 80° |
| Hlučnost (2000/14/CE&2005/88/CE) | Lwag: 101 dBA ; Lpag: 78 dBA |
| PODVOZEK | |
| Standardní pneumatiky | 12,5-20 MPT 04 |
| NÁPLNĚ | |
| Palivová nádrž | 75 l |
| Motorový olej | 8 l |
| Hydraulická nádrž | 55 l |
