Kompaktní kolové nakladače YANMAR s dlouhou životností i výkonem s výkyvnou zadní nápravou, samosvornými diferenciály s kloubovým řízením a paralelní kinematikou zdvihu nakladače
Kolový nakladač V80 je řízen systémem rovného kloubového spojení v kombinaci s výkyvnou zadní nápravou. Tento koncept vychází z konstrukce velkých kolových nakladačů a je jednoduchý a robustní, což zajišťuje jeho odolnost a dlouhodobou životnost.
Tento systém řízení zaručuje, že obsluha zůstává ve stejném sklonu jako lopata i na nerovném povrchu, což zvyšuje přesnost při používání přídavných zařízení, zejména paletovacích vidlí. Systém dále zaručuje vyšší tlak na lopatu během zásypových prací, což zjednodušuje a zrychluje zarovnávání povrchu. Výkyvná zadní náprava udržuje všechna 4 kola v kontaktu se zemí i při práci na nerovném povrchu.
Rameno nakladače je vybaveno paralelní kinematikou, která dokáže držet přídavné zařízení rovnoběžně se zemí. Kompaktní rozměry nakladače, zejména jeho výška, zajišťují jeho vysokou manévrovatelnost.
Pohotovostní hmotnost: 4.900 Kg
Yanmar 4TNV98C
Typ: Turbodieselový motor s mezichladičem výfukových plynů EU Stage V, EPA TIER IV
Spalovací čtyřdobý cyklus, vstřikování Common Rail
Počet válců 4 v řadě
Objem 3 318 cm3
Výkon při 2 200 ot/min (ISO 14396) 46,2 kW (63 k)
Maximální točivý moment 241 Nm při 1 430 ot/min
Chladicí systém - voda
Výkon čerpadla 65 l/min
Pracovní tlak 250 bar
Standardně dodávaný 3. přídavný ovládací okruh <Ovládání prstem> s funkcí nepřetržitého provozu
Současné, nezávislé ovládání všech pohybů
Hydraulické válce : 1 zdvihový válec, 1 naklápěcí válec, všechny dvojčinné
Hydraulicky přepínatelná plovoucí poloha přetlakem tlakového bodu " dolů " na joysticku, elektricky přepínatelná funkce nepřetržitého provozu
Jediná čtyřsměrná ovládací páka (joystick) s integrovanou funkcí výkyvu
Ovladač, přepínač směru jízdy a přepínač přídavného ovládacího obvodu
Pogumovaná ocelová kabina s plným výhledem, ROPS
Volitelně FOPS (s ochranou střešního okna)
Kabina se dvěma dveřmi
Stěrače s cyklovačem a ostřikovače (vpředu a vzadu)
Posuvné okno na levé straně
Vyhřívání kabiny pomocí výměníku tepla chladicí kapaliny motoru s třírychlostním ventilátorem topení
Odmrazování čelního skla vpředu a vzadu
Předmontáž rádia
Sedadlo řidiče s hydraulickým odpružením, nastavitelnou hmotností, podélným a výškovým nastavením a břišním pásem
Zpětná zrcátka sklopná
Halogenové světlomety H7
2 pracovní světlomety vpředu
Vpředu: tuhá planetová hnací náprava, kotoučová brzda uprostřed. Diferenciál s omezeným prokluzem 35 %
Vzadu : kyvná planetová náprava s integrovanou redukční převodovkou. Diferenciál s omezeným prokluzem 35 %
Úhel výkyvu ± 10°.
Provozní brzda - hydraulicky ovládaná kotoučová brzda se středovým vývodem, působící na všechna 4 kola prostřednictvím pohonu 4 kol
Pomocná brzda - hydrostatická přes pohon pojezdu s uzavřeným okruhem
Parkovací brzda mechanicky ovládaná středová kotoučová brzda na přední nápravě
Pneumatiky 405/70 R 18 SPT9 Dunlop
Rychlost jízdy 0–20 km/h
Statické zatížení při sklápění – přímé 3770 kg
Statické sklápěcí zatížení při plném zatočení 3330 kg
Vylamovací síla (lžíce) 45,9 kN
Tažná síla 42 kN

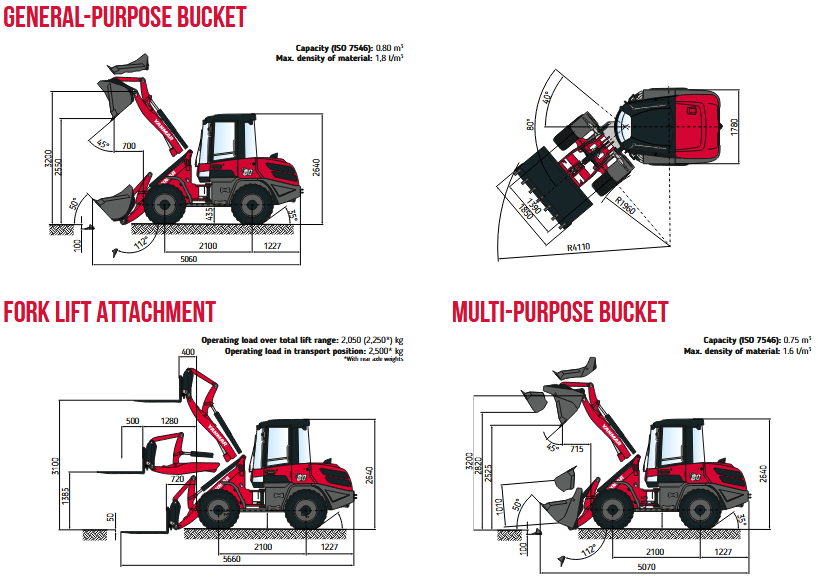

Univerzální lopata (ISO 7546) 0,80 m³
Stoupavost 30°
Kloubové řízení, plně hydraulické
1 válec řízení s tlumením konečné polohy na obou stranách, přívod oleje přes prioritní ventil snímající zatížení
Rychlé a snadné řízení i při volnoběžných otáčkách motoru
Celkový úhel řízení 80°
Kloubový kolový nakladač V80 je v základu vybaven nastavitelným volantem, který zvyšuje pohodlí obsluhy a usnadňuje nástup
do kabiny z obou stran.
Kloubový kolový nakladač V80 je v základu vybaven pohodlnou hydraulicky odpruženou sedačkou s bezpečtnostním pásem,
nastavitelnou polohou a nastavením odpružení podle váhy.
Unikátní výkyvná zadní náprava nakladače zvyšuje jeho stabilitu na všech typech povrchů, zvyšuje komfort obsluhy, prodlužuje
životnost stroje a zajišťuje tu nejlepší stabilitu při manipulaci s lopatou a paletovacími vidlemi.
Hydraulický rychloupínač se snadno ovládá a umožňuje jednoduchou, rychlou a bezpečnou výměnu přídavných zařízení.
Nakladač V80 je v základu vybaven také přídavným hydraulickým okruhem pro pohon těchto zařízení.
P-kinematika dokáže držet přídavné zařízení rovnoběžně se zemí, umožňuje tak zvedat náklad rychle a přesně bez nutnosti obsluhy
seřizovat úhel naklopení ručně. Chytrý design navíc zabraňuje kolizím s nákladním automobilem.
Pevný a rovný kloub zvyšuje stabilitu a spolehlivost nakladače, umožňuje malý poloměr otáčení a optimální polohování paletovacích vidlí
a snižuje opotřebení pneumatik. Přední a zadní kola jedou po stejné dráze, nedochází tak k poškozování trávníků a chodníků.
Prosklená a vyhřívaná kabina poskytuje 360° rozhled a perfektní výhled na přídavné zařízení. Kabina je vybavena ochranou konstrukcí
ROPS (ochrana proti převrácení) a FOPS (ochrana proti padajícím objektům), tlumením vybrací a hluku a má dveře na obou stranách.
Spolehlivý vodou chlazený dieselový motor Yanmar 4TNV98C, 4válec s přímým vstřikováním o výkonu 46,2 kW / 63 HP.
Díky vylepšenému systému spalování a vstřikování paliva, oxidačnímu katalyzátoru (DOC) a filtru pevných částic (DPF) dosahuje motor
snížení emisí až o 90 %.
Systém Smart Control zjednodušuje obsluhu nakladače, přehledný 3,5" display umožňuje sledování a kontrolu jeho funkcí
a velká tlačítka usnadňují jeho ovládání.
Elektrické proporcionální ovládání na pravém joysticku umožňuje regulovat průtok oleje s maximální přesností a dodatečná klávesnice
v pravém horním rohu poskytuje snadné a rychlé ovládání hlavních funkcí stroje.
| HMOTNOST | |
| Provozní hmotnost | 4 900 kg |
| MOTOR | |
| Typ | Yanmar 4TNV88C |
| Palivo | Diesel |
| Čistý výkon motoru | 46,2 kW / 63 HP při 2 200 ot/min |
| Maximální točivý moment | 241 Nm při 1 430 ot/min |
| Zdvihový objem | 3,318 l |
| Chlazení | Vodou |
| Startér | 12 V / 3,0 kW |
| Baterie | 12 V / 100 Ah |
| Generátor | 14 V / 80 A |
| HYDRAULICKÝ SYSTÉM | |
| Maximální tlak | 250 barů |
| Čerpadlo | 65 l/min |
| VÝKON | |
| Rychlost jízdy | 0-20 km/h |
| Klopný moment (poloha rovně) | 3 770 kg |
| Klopný moment (plné vytočení) | 3 330 kg |
| Pracovní síla (lopata) | 45,9 kN |
| Trakční síla | 42 kN |
| Objem standardní lopaty | 0,80 m³ |
| Stoupavost | 30° |
| Celkový úhel řízení | 80° |
| Hlučnost (2000/14/CE&2005/88/CE) | Lwag: 101 dBA ; Lpag: 78 dBA |
| PODVOZEK | |
| Standardní pneumatiky | 405/70 R 18 SPT9 Dunlop |
| NÁPLNĚ | |
| Palivová nádrž | 75 l |
| Motorový olej | 8 l |
| Hydraulická nádrž | 55 l |
