Kolový nakladač V120 je řízen systémem rovného kloubového spojení v kombinaci s výkyvnou zadní nápravou. Tento koncept vychází
z konstrukce velkých kolových nakladačů a je jednoduchý a robustní, což zajišťuje jeho odolnost a dlouhodobou životnost.
Tento systém řízení zaručuje, že obsluha zůstává ve stejném sklonu jako lopata i na nerovném povrchu, což zvyšuje přesnost při používání přídavných zařízení, zejména paletovacích vidlí. Systém dále zaručuje vyšší tlak na lopatu během zásypových prací, což zjednodušuje a zrychluje zarovnávání povrchu. Výkyvná zadní náprava udržuje všechna 4 kola v kontaktu se zemí i při práci na nerovném povrchu.
Rameno nakladače je vybaveno paralelní kinematikou, která dokáže držet přídavné zařízení rovnoběžně se zemí. Kompaktní rozměry nakladače, zejména jeho výška, zajišťují jeho vysokou manévrovatelnost.
Pohotovostní hmotnost: 7.000 Kg
Motor
Deutz TCD 3.6 L4 EU
Čtyřválcový turbodieselový motor EU Stage V s chladičem náplně, US EPA, Tier 4
Spalovací čtyřválcový cyklus, vstřikování common rail
Počet válců 4 v řadě
Zdvihový objem 3 600 m³
Čistý výkon 2 000 ot/min 74,4 kW (101 k)
Maximální točivý moment 410 Nm při 1 600 ot/min (69 kW)
Chladicí systém – voda
Pojezdová hydraulika:
Uzavřený okruh, nezávislý na pracovní hydraulice
Výkon čerpadla max. 166 l/min
Pojezdový tlak max. 440 bar
Pracovní hydraulika:
Zubové čerpadlo na průchozí pohon čerpadla s proměnným objemem
Výkon čerpadla max. 81 l/minPracovní tlak max. 250 bar
Termostaticky řízený olejový okruh zajišťuje rychlé dosažení teploty oleje a zabraňuje jeho přehřátí
Zpětný filtr instalovaný v olejové nádrži umožňuje ekologickou výměnu filtračních elementů
Pogumovaná ocelová kabina s plným výhledem, ROPS
Volitelně FOPS (s ochranou střešního okna)
Kabina se dvěma dveřmi
Stěrače s cyklovačem a ostřikovače (vpředu a vzadu)
Posuvné okno na levé straně
Vyhřívání kabiny pomocí výměníku tepla chladicí kapaliny motoru s třírychlostním ventilátorem topení
Odmrazování čelního skla vpředu a vzadu
Předmontáž rádia
Sedadlo řidiče s hydraulickým odpružením, nastavitelnou hmotností, podélným a výškovým nastavením a bederním pásem
Zpětná zrcátka sklopná
Kloubové řízení, plně hydraulické
1 válec řízení s tlumením konečné polohy na obou stranách, přívod oleje přes prioritní ventil snímající zatížení
Rychlé a snadné řízení i při volnoběžných otáčkách motoru
Celkový úhel řízení 80°
Vpředu: tuhá planetová hnací náprava, kotoučová brzda uprostřed. Diferenciál s omezeným prokluzem 45 %
Vzadu : kyvná planetová náprava s integrovanou redukční převodovkou. Diferenciál s omezeným prokluzem 45 %
Úhel kmitání ± 8°.
Provozní brzda - hydraulicky ovládaná kotoučová brzda se středovým vývodem, působící na všechna 4 kola prostřednictvím pohonu 4 kol
Pomocná brzda - hydrostatická přes pohon pojezdu s uzavřeným okruhem
Parkovací brzda mechanicky ovládaná středová kotoučová brzda na přední nápravě
Pneumatiky 405 /70 R 20 SPT9 Dunlop
Rychlost jízdy 0–20 km/h
Statické zatížení při sklápění – přímé 5 000 kg
Statické sklápěcí zatížení při plném zatočení 4 400 kg
Vylamovací síla (lžíce) 59 kN
Tažná síla 55 kN

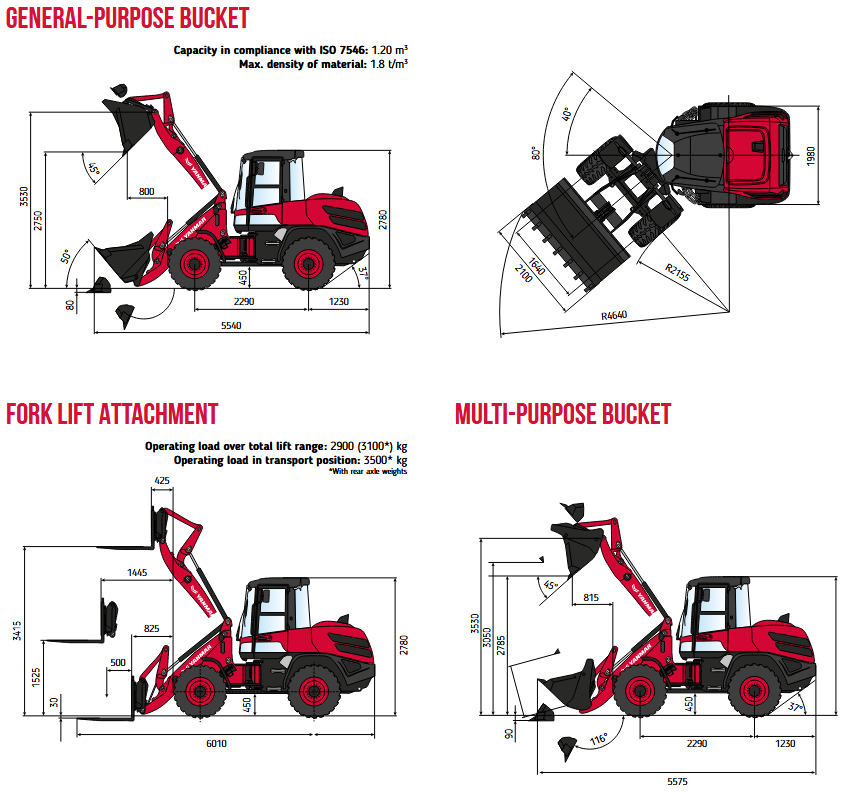

Lžíce pro všeobecné použití (ISO 7546) 1,20 m³
Stoupavost 30°
Kloubem řízený kolový nakladač V120 je v základu vybaven automatickou 45% uzávěrkou diferenciálu přední i zadní nápravy,
která je velkou výhodou při nasazení stroje v bahnitém nebo jinak kluzkém terénu.
Unikátní výkyvná zadní náprava nakladače zvyšuje jeho stabilitu na všech typech povrchů, zvyšuje komfort obsluhy, prodlužuje
životnost stroje a zajišťuje tu nejlepší stabilitu při manipulaci s lopatou a paletovacími vidlemi.
P-kinematika dokáže držet přídavné zařízení rovnoběžně se zemí, umožňuje tak zvedat náklad rychle a přesně bez nutnosti obsluhy
seřizovat úhel naklopení ručně. Chytrý design navíc zabraňuje kolizím s nákladním automobilem.
Pevný a rovný kloub zvyšuje stabilitu a spolehlivost nakladače, umožňuje malý poloměr otáčení a optimální polohování paletovacích vidlí
a snižuje opotřebení pneumatik. Přední a zadní kola jedou po stejné dráze, nedochází tak k poškozování trávníků a chodníků.
Použití brzdového pedálu umožňuje jemné doladění hydraulického výkonu. Obsluha může upravovat výkon pojezdu a pracovní hydrauliky,
což umožňuje zpomalit rychlost nakladače a zároveň zachovat vysoké otáčky motoru potřebné pro provoz přídavného zaízení.
Spolehlivý vodou chlazený dieselový motor Deutz TCD 3.6 L4, 4 válec s přímým vstřikováním bez filtru pevných částic o výkonu
74,4 kW / 99,8 HP. Díky vylepšenému systému spalování a vstřikování paliva a oxidačnímu katalyzátoru (DOC) dosahuje motor snížení emisí
až o 90 %.
Všechny funkce nakladače V120 lze snadno ovládat. Na ergonomickém multifunkčním joysticku se nachází ovládání pro změnu
směru jízdy, změnu rychlosti pojezdu a hydraulický rychloupínač. Vsechny přepínače jsou přehledně umístěny na přístrojové desce,
která poskytuje obsluze přehled o informacích o stroji.
Hydraulický rychloupínač se snadno ovládá a umožňuje jednoduchou, rychlou a bezpečnou výměnu přídavných zařízení.
Nakladač V120 je v základu vybaven také přídavným hydraulickým okruhem pro pohon těchto zařízení a na přání může být
vybaven rychloupínačem kompatibilním s přídavnými zařizeními Volvo a smykem řízených nakladačů.
Smart Control je operační systém pro kolové nakladače vybavenými novými motory. Systém umožňuje jednoduchou obsluhu, kterou lze
nastavit na míru každému řidiči. Systém obsahuje 3. a 4. elektrický proporcionální hydraulický řídicí okruh pro ovládání přídavných
zařízení, display v novém provedení usnadňuje sledování a kontrolu funkcí stroje a velká tlačítka zaručují snadné používání.
| HMOTNOST | |
| Provozní hmotnost | 7 000 kg |
| MOTOR | |
| Typ | Deutz TCD 3,6 L4 |
| Palivo | Diesel |
| Čistý výkon motoru | 74,4 kW / 99,8 HP při 2 200 ot/min |
| Maximální točivý moment | 300 Nm při 1 600 ot/min |
| Zdvihový objem | 3,600 l |
| Chlazení | Vodou |
| Startér | 12 V / 2,6 kW |
| Baterie | 12 V / 77 Ah |
| Generátor | 14 V / 95 A |
| HYDRAULICKÝ SYSTÉM | |
| Maximální tlak | 250 barů |
| Čerpadlo | 78 l/min |
| VÝKON | |
| Rychlost jízdy | 20 km/h |
| Klopný moment (poloha rovně) | 5 000 kg |
| Klopný moment (plné vytočení) | 4 400 kg |
| Pracovní síla (lopata) | 59 kN |
| Trakční síla | 55 kN |
| Objem standardní lopaty | 1,20 m³ |
| Stoupavost | 30° |
| Celkový úhel řízení | 80° |
| Hlučnost (2000/14/CE&2005/88/CE) | Lwag: 101 dBA ; Lpag: 74 dBA |
| PODVOZEK | |
| Standardní pneumatiky | 405/70 R 20 SPT9 Dunlop |
| NÁPLNĚ | |
| Palivová nádrž | 110 l |
| Motorový olej | 8 l |
| Hydraulická nádrž | 88 l |
| Nádrž na močovinu | 10 l |
